Резервуары РВС-1000
Проектирование, производство, монтаж вертикальных резервуаров
объемом 1 000 м3
по назначению
РВС-1000 — это вертикальный стальной резервуар, предназначенный для хранения нефтепродуктов, технической воды и других жидкостей на промышленных объектах. Конструкция рассчитана на полезный объём 1000 м³, что делает её универсальным решением для предприятий нефтегазового, энергетического секторов и агропромышленного комплекса. Резервуар РВС 1000 м³ обеспечивает безопасное хранение жидкостей и соответствует всем техническим нормативам и стандартам.
Габариты резервуара определяются типовой или индивидуальной проектной документацией. Резервуар вертикальный стальной объёмом 1000 кубометров имеет точно заданные параметры диаметра и высоты, толщина стенки зависит от требований проекта: давление, тип жидкости и условия эксплуатации. Подробные технические параметры прописаны в таблице ниже.
Объём и вместимость резервуаров
Полезный объём РВС данного типа составляет ровно 1000 кубометров. Этого достаточно для обеспечения централизованного хранения жидких веществ на предприятии или распределительного узла.
Масса резервуара РВС зависит от используемой стали, комплектации и оборудования конструкции, количества усиливающих поясов и толщины стенки.
Чертежи конструкций
Проектирование выполняется в рамках всех требований, норм и стандартов конструкторской документации. Чертежи резервуара РВС 1000 включают в себя схемы установки конструкции, различные типы оборудования, теплоизоляции, вентиляции и точки подключения арматуры. Все чертежи проходят внутреннее согласование и экспертизу.
Резервуары 1000 м3 применяются для хранения:
- легковоспламеняющихся и горючих жидкостей (нефть, бензин, дизельное топливо);
- промышленной и технической воды;
- химически активных веществ и агрессивных жидкостей;
- жидких удобрений и других продуктов агропромышленности.
Массогабаритные характеристики РВС-1000
Габариты | Масса элементов | Итоговый вес резервуара | |||
Диаметр | Высота | Стенка | Днище | Крыша | |
10,43 м | 12 м | 18,83 т | 2,75 т | 5,22 т | 33,75 т |
Проектирование КМ | 10 дней |
Срок изготовления | 21 день |
Доставка | Авто / ж/д / море |
Монтаж м/к | 30 дней |
Антикоррозийное покрытие, теплоизоляция |
— Нефтебазы
— Резервуарные парки
— Битумные хранилища
— Хранилища авиабензина
Особенности конструкции
Резервуары вертикальные стальные объёмом 1000 м³ изготавливаются из качественной стали и имеют цилиндрическую форму. Конструкция ёмкости включает в себя днище, стенки, крышу и дополнительное оснащение в зависимости от задач конкретного проекта. Особенности конструкции, такие как толщина стенки, форма крыши и тип днища, зависят от требований проектной документации и эксплуатационных условий на объекте.
Резервуары вертикальные стальные РВС-1000 могут оснащаться лестницами, люками, площадками обслуживания и системами контроля уровня жидкости. Внутренние поверхности могут быть покрыты антикоррозийным покрытием, продлевающим срок службы конструкции на 10 лет минимум.
РВС-1000 предназначен для эксплуатации в любых климатических условиях и может использоваться как в составе системы хранения, так и в качестве отдельной единицы хранения.
Оснащение
Резервуары вертикальные стальные 1000 м³ могут быть укомплектованы дополнительным оборудованием:
- — лестницы и площадки обслуживания;
- — люки для эксплуатации и очистки;
- — уровнемеры, датчики температуры и количества жидкости;
- — системы регуляции давления и газоотводные трубы;
- — вспомогательные трубопроводы для приёма и выдачи продукта;
- — электрообогрев и теплоизоляция стенок и днища.
этапы работы
-
1ПроектированиеОтработанные конструкторские решения, а также разработка нетиповых конструкций.
-
2ПроизводствоНалаженные методики ведения проектов под ключ, оптимизация временных затрат.
-
3ДоставкаДоставка оборудования авто-, ж/д или морским транспортом.
-
4МонтажПод ключ: фундамент, металлоконструкции, испытания, автоматика.
Проектирование КМ | 10 дней |
Срок изготовления | 21 день |
Доставка | Авто / ж/д / море |
Монтаж м/к | 30 дней |
Антикоррозийное покрытие, теплоизоляция |
Эксплуатация и маркировка
Резервуары объёмом 1000 м³ проходят сертификацию и маркировку. Перед сдачей в эксплуатацию проводится визуально-измерительный контроль, гидравлические испытания и ультразвуковая дефектоскопия сварных соединений. Продукция соответствует требованиям ГОСТ, СРО и НАКС. Все работы выполняются с соблюдением норм охраны труда и техники безопасности.
Методы сборки
Наша компания осуществляет изготовление резервуаров следующими методами.

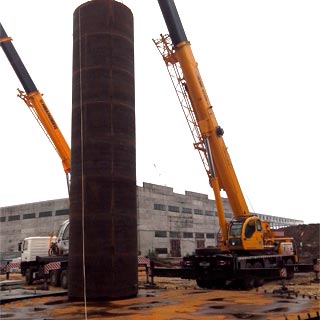

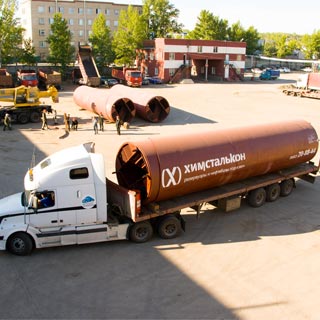

Рулонный метод — изготовление стенки и днища в заводских условиях с последующей доставкой на объект в рулоне. Ускоряет и упрощает процесс монтажа.
Полистовой метод — элементы стенки и днища доставляются поштучно и собираются на объекте. Подходит для сложных строительных условий и сокращает логистические издержки.
Цена резервуара РВС-1000 зависит от типа материала, метода сборки, дополнительного оснащения, транспортной логистики. Стоимость проекта формируется и обсуждается в индивидуальном порядке на этапе пресейла. Резервуары объёмом 1000 м³ по доступной цене поставляются в любой регион РФ.
Сроки монтажа
Монтаж резервуара вертикального стального 1000 кубометров может занимать от 3 недель в зависимости от внешних условий на объекте, типа фундамента, способа сборки. Возможна организация самовывоза или доставка с помощью собственной логистической службы.
Департамент Контроля Качества «Химсталькон-Инжиниринг» проверяет продукцию на каждом этапе производства в различных испытаниях, включая гидравлические испытания, рентген, ультразвук, проверку герметичности и защитных покрытий. Мы располагаем собственными Лабораториями разрушающих испытаний и неразрушающего контроля.
Проектированием занимаются специалисты собственного проектного института. В штате компании специалисты с большим опытом работы в нефтегазовой, энергетической, химической промышленностях, ЦБК. Все наши проекты проходят Главгосэкспертизу.
Компания «Химсталькон-Инжиниринг» реализует проекты в любых климатических условиях, включая Крайний Север и отдалённые регионы. Собственная логистическая служба обеспечивает мультимодальные перевозки: ж/д, автотранспорт, водный и авиационный транспорт. Для каждого клиента назначается личный менеджер.
Мы предлагаем резервуары вертикальные стальные РВС 1000 м³ с гарантией качества, точным соблюдением сроков и полной поддержкой на всех этапах. В портфеле компании — более 317 реализованных объектов по всей России, в странах СНГ и за рубежом. Мы предлагаем надёжные решения в сфере строительства и уверенно справляемся с задачами любой сложности!
